Jak profil, materiał i normy przekładają się na pracę drutu jezdnego Djp w inwestycji

Profilowany przewód miedziany łączy rygorystyczne wymagania elektryczne sieci trakcyjnej z koniecznością mechanicznej współpracy ze ślizgaczem pantografu. Konstrukcja o przekroju zbliżonym do cyfry osiem zapewnia płynny, ciągły kontakt prądowy podczas szybkiego ruchu pojazdu szynowego. Właściwy dobór elementów jezdnych decyduje o bezpieczeństwie transportu i zachowaniu ciągłości zasilania. Element ten pracuje w niezwykle wymagającym środowisku operacyjnym. Obciążenia mechaniczne spotykają się tam z przepływem bardzo wysokich prądów. Zrozumienie parametrów roboczych i specyfiki materiałowej pozwala unikać kosztownych przerw w ruchu pociągów.

Zależność między profilem, materiałem a normami

Wpływ surowca na kluczowe parametry pracy

Rowkowany kształt umożliwia precyzyjne i stabilne mocowanie do wieszaków oraz liny nośnej. Taka specyficzna geometria kształtuje jednocześnie odpowiednią powierzchnię styku z poruszającym się odbierakiem prądu. Druty jezdne Djp produkuje się najczęściej z czystej miedzi elektrolitycznej Cu-ETP. Zastosowanie tego konkretnego surowca gwarantuje przewodność właściwą na poziomie przekraczającym 56,3 MS/m. Wprowadzenie dodatku srebra w wariancie profilu Djps poprawia odporność na zużycie mechaniczne, nie obniżając drastycznie parametrów przesyłowych układu. Każdy element specyfikacji technicznej wpływa na ściśle określony obszar działania systemu trakcyjnego. Kształt boczny warunkuje pewność zacisku osprzętu. Skład chemiczny bezpośrednio określa wytrzymałość na rozciąganie, a wysoka przewodność ogranicza straty energii cieplnej.

Klasyfikacja wymagań według standardów branżowych

Polskie i europejskie normy PN-EN 50149 oraz PN-E-90090 kategoryzują dopuszczalne odchyłki produkcyjne w czterech niezależnych obszarach. Pierwszy segment reguluje dokładne wymiary przekroju poprzecznego i ogólnej bryły. Wskazuje on precyzyjne wytyczne dotyczące kątów rowków montażowych na poziomie 51 oraz 27 stopni. Kolejna część definiuje ścisłe tolerancje przekroju znamionowego dla różnych wariantów grubości. W przypadku przewodu o polu 100 milimetrów kwadratowych margines błędu fabrycznego wynosi zaledwie 3 milimetry kwadratowe. Trzecia grupa opisuje jednorodność struktury miedzi i minimalne wydłużenie przy zerwaniu próbki. Ostatni zbiór wytycznych ustala fundamentalne parametry elektryczne niezbędne do niezawodnego przesyłu energii.

Interakcja przewodu z osprzętem i odbierakiem prądu

Tarcie, docisk i narastające obciążenie cieplne

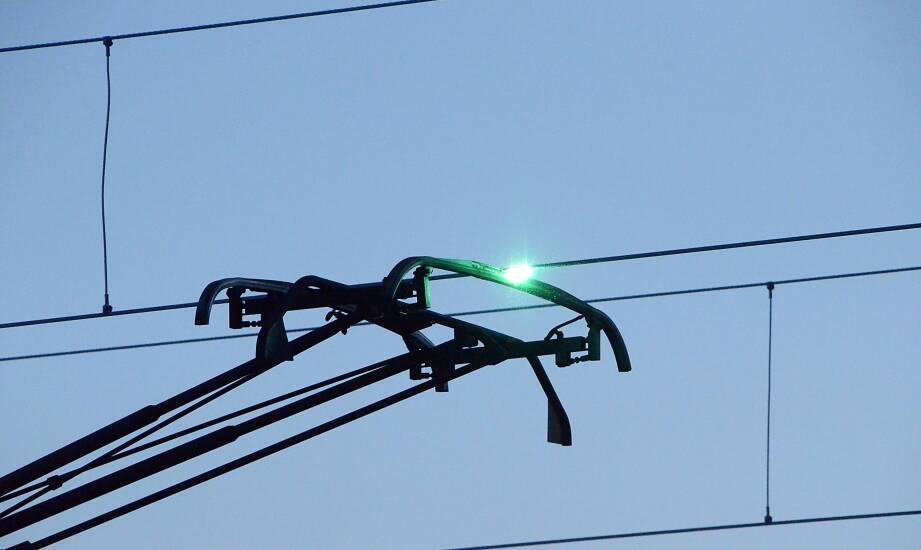

Ślizgacz węglowy nowoczesnego pantografu wywiera w systemach prądu stałego ciągły docisk w granicach 70–120 niutonów. Szybko przesuwający się odbierak generuje siły tarcia oraz uwalnia znaczne ilości ciepła. Przepływający jednocześnie prąd roboczy dodatkowo podnosi temperaturę kontaktowej powierzchni miedzi. Długotrwałe i zbyt intensywne nagrzewanie prowadzi do utleniania struktury oraz powstawania groźnych mikropęknięć. Zjawiska te sukcesywnie obniżają mechaniczną stabilność kontaktu elektrycznego. Przekroczenie dopuszczalnej normatywnej tolerancji zużycia stwarza realne ryzyko powstawania przerw stykowych. Powstający w ułamku sekundy łuk elektryczny niszczy powłokę i drastycznie przyspiesza degradację całej infrastruktury.

Znaczenie kompletnego łańcucha osprzętu przesyłowego

Prawidłowy rozstaw podwieszeń, odpowiedni naciąg liny nośnej i precyzyjne prowadzenie linii decydują o kulturze pracy całego torowiska. Zbyt długie przęsła między słupami zwiększają amplitudę drgań wywoływanych przez naciskający pantograf. Taka sytuacja punktowo przyspiesza proces ścierania miedzianej powłoki. Jako dostawca zaawansowanych rozwiązań elektroenergetycznych dla projektów inwestycyjnych widzimy wyraźnie, że same doskonałe właściwości przewodu nie wystarczą do zbudowania trwałej sieci. Równie ważną rolę odgrywają certyfikowane złączki, bezpieczne izolatory sekcyjne oraz wytrzymałe uchwyty trakcyjne. Współpracujące z układem kable zasilające muszą zapewniać dużą rezerwę prądową. Poprawna geometria elementów podtrzymujących zachowuje optymalny docisk odbieraka prądu.

Długoletnia trwałość modernizowanej sieci zależy od pełnej zgodności profilu geometrycznego z zastosowanym systemem mocowań. Stabilna przewodność materiału oraz wysoka odporność na punktowe ścieranie znacznie wydłużają bezawaryjną eksploatację ważnych szlaków kolejowych. Analizowanie wyłącznie jednego wskaźnika technicznego utrudnia stworzenie bezpiecznej i odpornej infrastruktury. Dopiero jednoczesna weryfikacja przekroju, parametrów stopu oraz interakcji z izolatorami daje pewność poprawnego wdrożenia projektu. Ścisłe przestrzeganie ujednoliconych norm technicznych ułatwia budowę zasilania przygotowanego na rosnące obciążenia współczesnego transportu szynowego.
